"Radiografia ou ultrassom?" é uma das perguntas mais frequentes de quem contrata inspeção de soldas — e uma das que mais recebem respostas incompletas. Os dois métodos são volumétricos, os dois são aceitos pelos códigos e os dois têm defensores. A resposta certa depende do que se procura, da geometria da junta e do que o projeto exige. Este artigo compara os dois com honestidade, inclusive nos pontos em que a radiografia não é a melhor escolha.
O que cada método faz

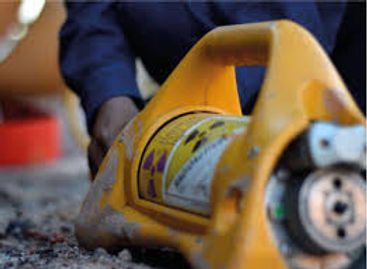

Radiografia industrial (RT) atravessa a solda com raios X ou raios gama. Onde há vazio, escória ou falta de metal, a radiação passa mais e o filme (ou o detector digital) fica mais escuro. O resultado é uma imagem bidimensional da junta, permanente, que qualquer inspetor qualificado pode reinterpretar anos depois.
Ultrassom (UT) envia pulsos sonoros de alta frequência (tipicamente 2 a 5 MHz em aço) por meio de um cabeçote acoplado à peça. Descontinuidades refletem o som, e o aparelho registra a amplitude e o tempo do eco — o que informa tamanho relativo e profundidade. Em técnicas avançadas, como Phased Array (PAUT) e TOFD, o resultado também vira imagem, gravada eletronicamente.
O que cada um enxerga melhor
A regra de ouro: radiografia é forte em defeitos volumétricos; ultrassom é forte em defeitos planares.

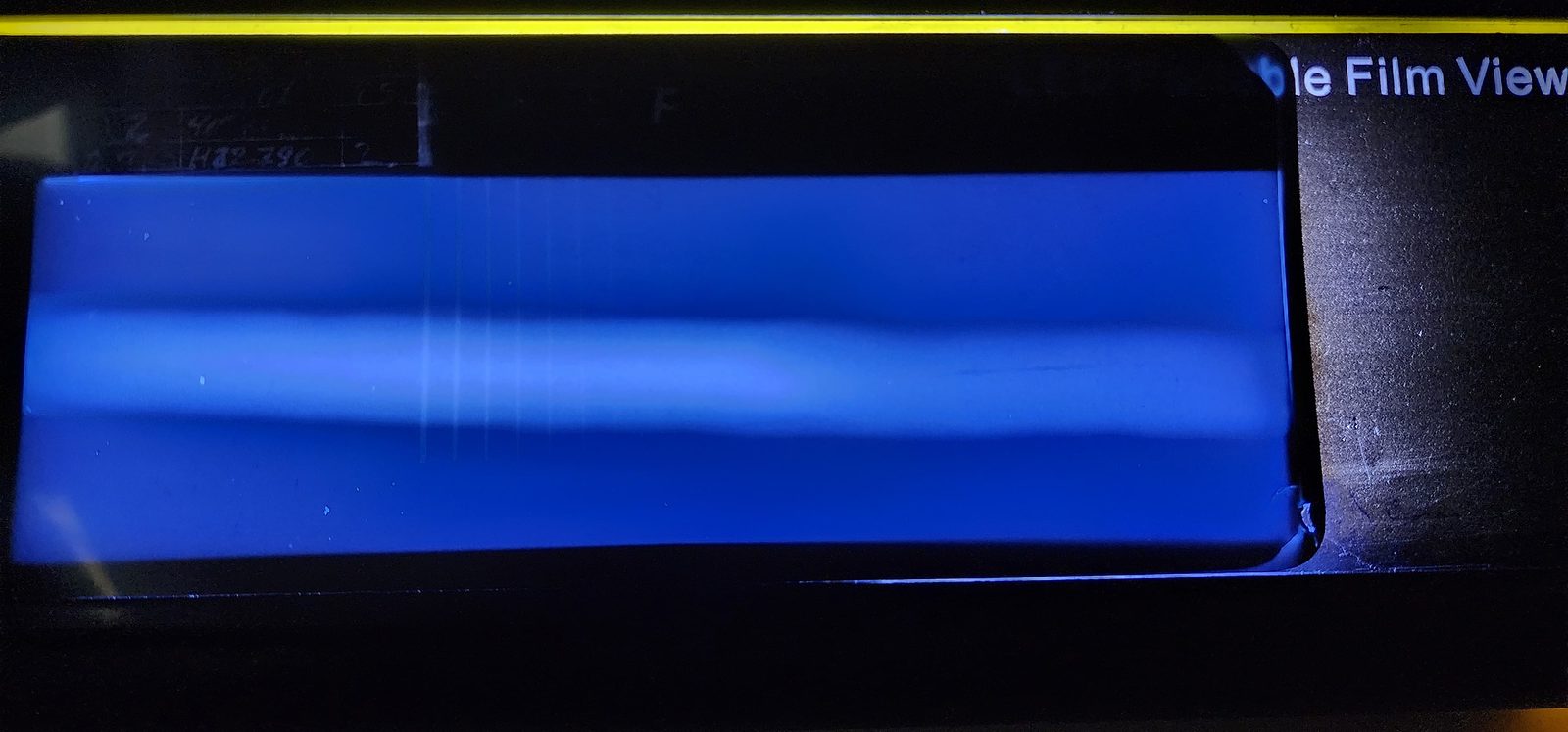

| Descontinuidade | Radiografia | Ultrassom |
|---|---|---|
| Porosidade (isolada, agrupada, vermiforme) | excelente | fraca a moderada |
| Inclusão de escória / tungstênio | excelente | moderada |
| Falta de penetração | excelente | boa |
| Falta de fusão (planar, entre passes ou na margem) | moderada — depende da orientação | excelente |
| Trinca | moderada — só se orientada ao feixe | excelente |
| Mordedura, excesso e concavidade de raiz | boa | fraca |
| Profundidade do defeito | não informa | informa |

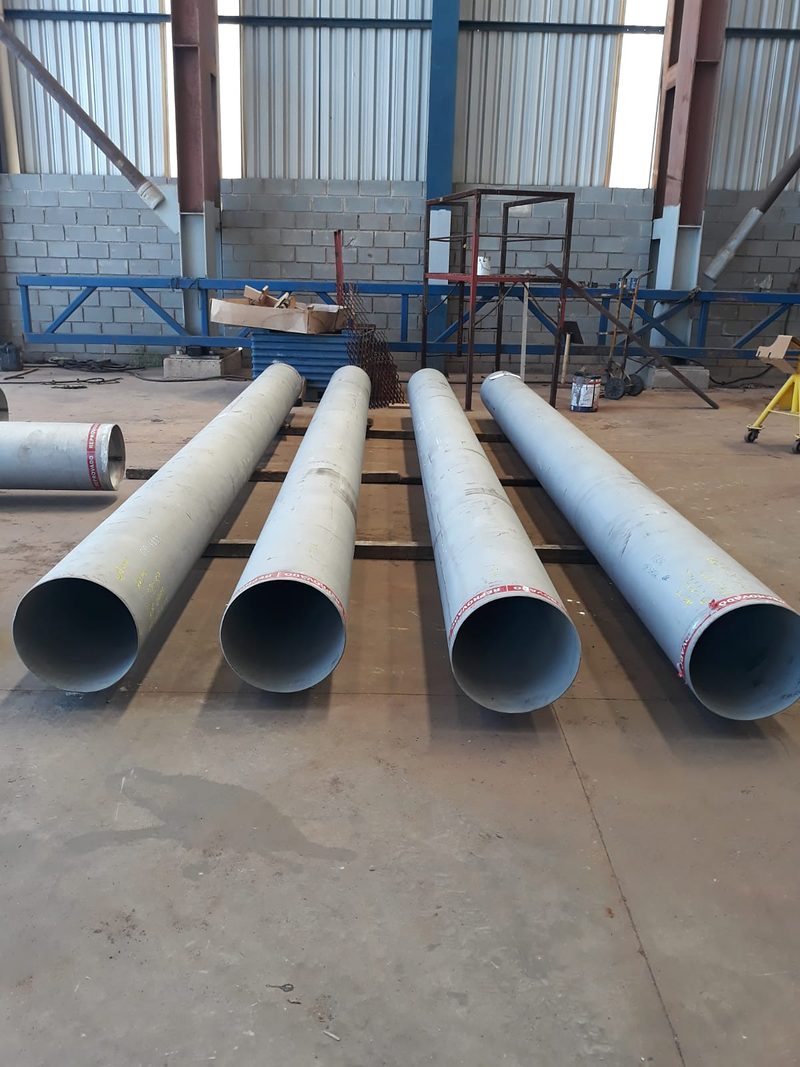

Na prática isso significa: numa solda de tubulação de processo onde os defeitos típicos são poros, escória e falta de penetração na raiz, a radiografia entrega a resposta mais completa. Numa junta de grande espessura com múltiplos passes, onde o risco é falta de fusão lateral ou trinca, o ultrassom encontra o que a radiografia pode deixar passar.
Espessura, geometria e acesso
Espessura. A radiografia com Ir-192 cobre bem aço de cerca de 20 a 100 mm; Se-75, de 10 a 40 mm; raios X, paredes mais finas com melhor contraste (faixas orientativas da ISO 17636-1). Acima de 100 mm o tempo de exposição cresce muito e o Co-60 entra em cena — mas o ultrassom começa a ser mais prático. Abaixo de 6 mm, o ultrassom convencional perde resolução e a radiografia domina.
Geometria. A radiografia precisa de acesso aos dois lados da junta (fonte de um lado, filme do outro) ou de técnicas de parede dupla; funciona bem em tubulação, chapa e vaso. O ultrassom precisa de uma superfície lisa para acoplar o cabeçote e de espaço para deslocá-lo ao lado do cordão — sofre em juntas de geometria complexa, nozzles e pequenos diâmetros.
Acesso e ambiente. A radiografia exige isolamento de área e proteção radiológica; em plantas em operação isso pode significar trabalho noturno ou parada parcial. O ultrassom não usa radiação e pode ser feito com a planta rodando — é a grande vantagem operacional dele.
Registro e rastreabilidade
Aqui a diferença é decisiva para muitos contratantes. A radiografia gera um registro permanente e independente do operador: o filme ou a imagem digital pode ser reinterpretado por outro inspetor, pelo cliente ou por uma auditoria. O ultrassom convencional (A-scan) depende da leitura do operador no momento do ensaio — o registro é o relatório, não a evidência bruta. As técnicas avançadas (PAUT, TOFD) resolvem isso gravando os dados, mas exigem equipamento e pessoal mais especializados.
Para data book de vaso de pressão, inspeção da NR-13 ou fornecimento para grandes operadoras, a imagem radiográfica arquivada continua sendo a evidência mais aceita.
O que os códigos dizem
- ASME VIII, Divisão 1 exige exame radiográfico das juntas principais conforme a categoria e a eficiência de junta (UW-11, UW-51, UW-52) e permite ultrassom em lugar da radiografia em condições definidas, com procedimento qualificado.
- ASME B31.3 prevê radiografia como exame padrão de amostragem para fluido normal e aceita ultrassom como alternativa em diversas situações (parágrafo 341 e Tabela 341.3.2).
- API 1104 aceita radiografia e ultrassom para soldas de dutos, com critérios de aceitação próprios para cada método.
- AWS D1.1 também admite os dois, com critérios distintos para conexões estáticas e cíclicas.
- Petrobras N-1595 rege o ensaio radiográfico nos contratos da companhia; o ultrassom tem norma própria.
Ou seja: os códigos raramente proíbem um método; eles definem em que condições e com que critério cada um é aceito. A escolha final é do projeto e do cliente.
Custo e prazo
A radiografia tem custo por junta previsível, equipe de dois profissionais e resultado em horas (revelação) ou minutos (digital). O ultrassom convencional é rápido por junta e barato em equipamento, mas depende de um inspetor experiente; PAUT e TOFD elevam o custo do equipamento e do pessoal, e compensam em espessuras grandes ou em grandes volumes.
Um erro comum é comparar preço por junta sem considerar o retrabalho: escolher o método errado para o defeito provável custa uma reprovação tardia ou, pior, uma junta aprovada com defeito.
Como decidir — quatro perguntas
- Qual descontinuidade é mais provável nesta junta? Volumétrica → radiografia; planar → ultrassom.
- Qual a espessura e a geometria? Até ~50 mm e acesso aos dois lados → radiografia confortável; acima disso ou geometria complexa → ultrassom ganha.
- O cliente precisa de imagem arquivável? Sim → radiografia (ou UT avançado com gravação).
- O que o código e o contrato exigem? Essa resposta manda nas outras.
Em muitos projetos a melhor resposta é os dois: radiografia para a rotina e o registro, ultrassom pontual onde há suspeita de trinca ou falta de fusão.
Onde a CB Inspeções entra
A CB Inspeções executa radiografia industrial por raios X e gamagrafia, com laudo por junta e procedimento qualificado por inspetor Nível 3. Não executamos ultrassom — e dizemos isso na primeira conversa. Quando o escopo pede UT, orientamos o cliente sobre a técnica e o que exigir do fornecedor, e cuidamos da parte radiográfica com a rastreabilidade que o data book precisa. Conheça a página de inspeção de soldas por radiografia ou peça uma proposta com o escopo da sua obra.
