O que são ensaios não destrutivos
Ensaio não destrutivo é qualquer exame que verifica a condição de um material, de uma solda ou de um equipamento sem alterar sua capacidade de uso. Em vez de cortar um corpo de prova, o END interroga a peça real — com radiação, som, líquidos, campos magnéticos ou simplesmente o olho treinado — e registra o que encontra. Por isso ele aparece em três momentos da vida de um ativo: na fabricação (soldas, fundidos, forjados), na montagem (tubulações, estruturas, vasos) e na operação (corrosão, trincas de fadiga, inspeções de segurança).
Nenhum método enxerga tudo. A escolha é técnica e normativa: o código de projeto diz quais métodos aceita para cada junta e em que percentual, e o procedimento — escrito e aprovado por um inspetor Nível III — diz como executar para que o resultado seja repetível. É nesse ponto que a radiografia industrial se destaca: é o método volumétrico que entrega uma imagem permanente da descontinuidade, aceita por praticamente todos os códigos de soldagem.
Método a método
Os métodos de END: o que cada um detecta e onde ele falha
Oito métodos que você vai encontrar em especificações e data books. Radiografia e inspeção visual são executadas pela CB; nos demais, dizemos com clareza o que o método faz para você contratar bem.

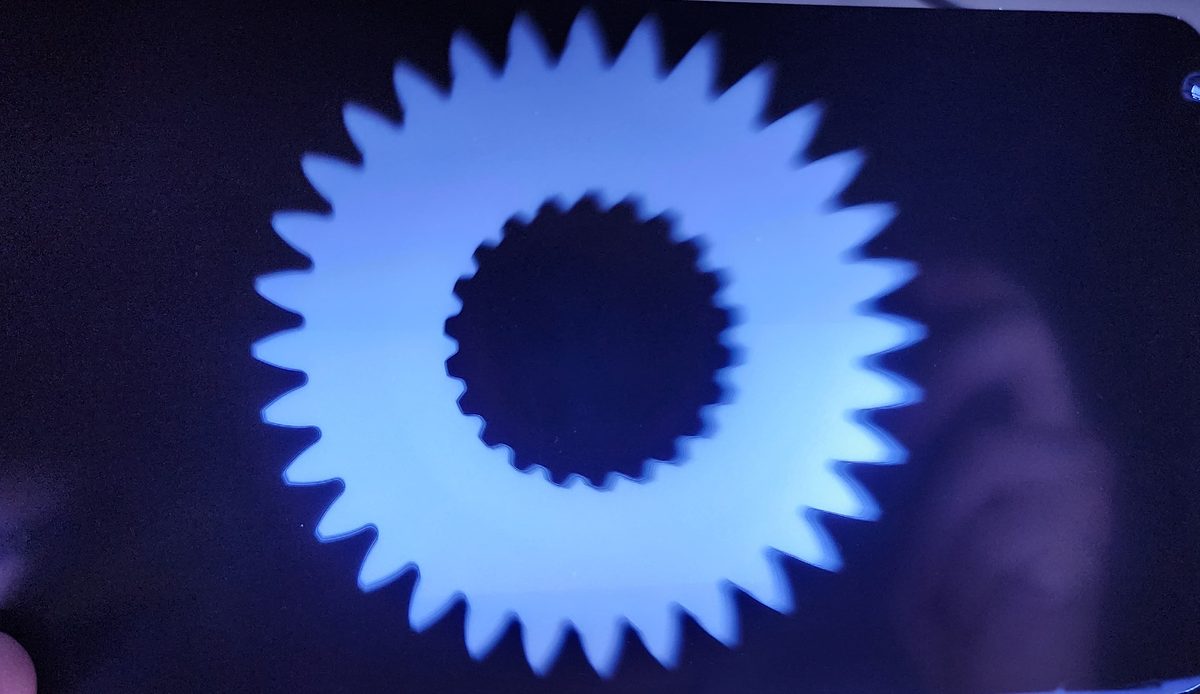

Radiografia (RT)
Detecta: descontinuidades volumétricas internas (poros, inclusões, falta de penetração, falta de fusão alinhada ao feixe, trincas abertas), com imagem permanente. Limites: exige acesso para fonte e filme, isolamento de área e licenciamento; planares desalinhadas do feixe podem passar. Executada pela CB.
Ver radiografia industrialUltrassom (UT)
Detecta: descontinuidades planares (falta de fusão, trincas, dupla laminação), espessuras e profundidade; bom em paredes grossas. Limites: superfície de acoplamento, geometria complexa, materiais de grão grosso; UT convencional não gera imagem — depende do operador. Orientamos a contratação.
Líquido penetrante (PT)
Detecta: descontinuidades abertas à superfície (trincas, poros, dobras) em quase qualquer material não poroso. Limites: só superfície; peças porosas, superfícies muito rugosas ou pintadas; temperatura do produto. Orientamos a contratação. Para entender o método, leia ensaio por líquidos penetrantes e precisão e confiabilidade do ensaio PT.
Partículas magnéticas (MT)
Detecta: descontinuidades superficiais e subsuperficiais rasas em materiais ferromagnéticos (trincas, dobras, falta de fusão na margem). Limites: só aços magnéticos; direção do campo; pode exigir desmagnetização. Orientamos a contratação.
Ensaio visual (VT)
O primeiro de todos. Detecta geometria, reforço, mordedura, respingos, desalinhamento, trincas abertas e corrosão visível. Limites: só o que o olho (ou a câmera/boroscópio) alcança. A CB executa VT dentro do acompanhamento de soldagem.
Correntes parasitas (ET)
Detecta trincas superficiais e subsuperficiais, variações de condutividade e espessura de revestimento em materiais condutores; muito usado em tubos de trocadores. Limites: só condutores; pequena profundidade; sensível à geometria.
Estanqueidade (LT)
Detecta vazamentos em sistemas pressurizados ou sob vácuo (bolhas, queda de pressão, hélio). Não localiza descontinuidade interna — diz se o sistema vaza, e quanto. Complementa os métodos de solda após a montagem.
Medição de espessura por UT
Aplicação do ultrassom para medir parede remanescente em tubulações, vasos e tanques em operação, sem acesso interno. Serve ao controle de corrosão e à inspeção de segurança (NR-13). Em linhas isoladas, o perfil radiográfico é a alternativa sem remover o isolamento.
Comparativo
Tabela comparativa dos ensaios não destrutivos
Tipo de ensaio, o que detecta, em que materiais, que registro entrega, principais limitações e o artigo do ASME Seção V que rege cada método.
| Método | Tipo | Detecta | Materiais | Registro | Limitações | Referência |
|---|---|---|---|---|---|---|
| RT — Radiografia | Volumétrico | Poros, inclusões, falta de penetração, falta de fusão, trincas (alinhadas ao feixe) | Metálicos e não metálicos | Filme ou imagem digital | Acesso aos dois lados ou técnica de parede dupla; radiação; planares desalinhadas | ASME V Art. 2 · ISO 17636 |
| UT — Ultrassom | Volumétrico | Planares (falta de fusão, trincas, laminações), espessura | Metálicos (acoplamento) | Relatório; imagem só em PAUT/TOFD | Grão grosso, geometria, dependência do operador | ASME V Art. 4 e 5 |
| PT — Líquido penetrante | Superficial | Trincas, poros e dobras abertos à superfície | Não porosos (aço, inox, alumínio, ligas) | Relatório e fotos | Só superfície; rugosidade, porosidade, temperatura | ASME V Art. 6 |
| MT — Partículas magnéticas | Superficial / subsuperficial | Trincas, dobras, falta de fusão na margem | Ferromagnéticos | Relatório e fotos | Só magnéticos; direção do campo | ASME V Art. 7 |
| VT — Visual | Superficial | Geometria, mordedura, respingos, trincas abertas, corrosão | Todos | Relatório e fotos | Só o que está acessível e visível | ASME V Art. 9 |
| ET — Correntes parasitas | Superficial / subsuperficial | Trincas, condutividade, espessura de camada | Condutores | Sinal e relatório | Pequena profundidade; geometria | ASME V Art. 8 |
| LT — Estanqueidade | Vazamento | Vazamento em sistema fechado | Qualquer sistema estanque | Relatório | Não localiza defeito interno | ASME V Art. 10 |
Os critérios de aceitação não estão no ASME V (que descreve como executar), e sim no código de construção ou na especificação: ASME VIII, B31.3, API 1104, AWS D1.1, ISO 10675, entre outros.
Como escolher
Qual END usar: quatro perguntas antes de contratar
Que descontinuidade se espera?
Interna e volumétrica (poros, escória, falta de penetração) pede RT ou UT; planar fechada (trinca, falta de fusão) favorece UT; aberta à superfície, PT ou MT; geometria e acabamento, VT.
Que material e geometria?
Ferromagnético aceita MT; inox e alumínio pedem PT; paredes grossas e geometria de acesso limitado tendem ao UT; soldas de tubulação e peças de espessura moderada são o terreno clássico da radiografia.
O que o código exige?
ASME VIII (UW-11), B31.3 (341), API 1104 e AWS D1.1 dizem qual método e que percentual são aceitos para cada junta. Em muitos casos RT e UT são alternativas; em outros, o método é fixado.
Registro, prazo e logística
Radiografia entrega registro permanente e exige isolamento de área; UT é imediato e sem radiação, mas sem imagem no convencional. O custo total inclui acesso, paradas e documentação, não só a hora do inspetor.
Combinação de métodos
Quando combinar métodos
Na prática, os métodos se somam:
- VT + RT — toda solda passa por visual antes da radiografia; o visual elimina defeitos de geometria e poupa filme. É o fluxo do serviço de inspeção de soldas da CB.
- RT + UT — em paredes grossas ou quando se suspeita de falta de fusão fechada, o ultrassom complementa a radiografia (e vice-versa, quando o UT não consegue caracterizar a indicação).
- PT ou MT + RT — ensaio superficial na raiz ou no passe final antes do volumétrico, comum em materiais sensíveis a trinca.
- UT de espessura + perfil radiográfico — controle de corrosão em linhas em operação: medição pontual por ultrassom e imagem da parede por radiografia tangencial onde há isolamento térmico — ver radiografia de tubulações.
- LT após a montagem — estanqueidade fecha o ciclo depois que as juntas foram aprovadas.

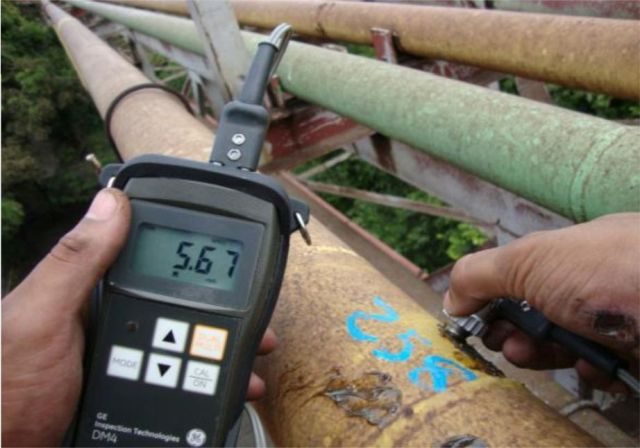

Medição de espessura por ultrassom em tubulação: aplicação típica em controle de corrosão, combinada com radiografia quando a linha é isolada.
Foco da CB
Radiografia industrial: por que é o método em que a CB se especializou
Fazer poucas coisas muito bem foi uma decisão da empresa desde a fundação. A radiografia exige o que a CB construiu: instalação autorizada pela CNEN/ANSN, supervisor de proteção radiológica, fontes de Ir-192 e Se-75, aparelhos de raios X, bunker, inspetores qualificados SNQC/ABENDI e um Nível III que responde pelos procedimentos. Com isso, executamos raio X industrial, gamagrafia, radiografia de tubulações e inspeção de soldas no Rio de Janeiro e em todo o Brasil, e apoiamos clientes com consultoria Nível III.
Quando o seu escopo pede ultrassom, líquido penetrante ou partículas magnéticas, dizemos isso com clareza e orientamos a contratação — inclusive sobre qualificações e documentos a exigir do prestador. O que não fazemos é vender um método que não dominamos.
Normas e pessoas
Normas, qualificação de pessoal e laudo de END
ASME V e normas de método
O ASME Seção V descreve como executar cada ensaio (artigos por método); ISO 17636 rege a radiografia de soldas; cada código de construção diz o que é aceitável. O procedimento da empresa amarra tudo isso à peça real.
SNQC/ABENDI e ISO 9712
No Brasil, a qualificação e certificação de pessoal de END é feita pelo SNQC, operado pela ABENDI, com base na ISO 9712: níveis 1, 2 e 3 por método. Contratantes exigem o certificado válido no método e no setor.
O laudo
Identifica peça ou junta, procedimento, técnica, equipamento, inspetor e resultado contra o critério citado. Em radiografia, vem acompanhado do filme ou da imagem — o registro que permite a qualquer auditor refazer a avaliação.
Normas e códigos de referência
FAQ
Perguntas frequentes sobre ensaios não destrutivos
O que são ensaios não destrutivos?
São métodos que avaliam a integridade de materiais, soldas e equipamentos sem danificá-los: radiografia (RT), ultrassom (UT), líquido penetrante (PT), partículas magnéticas (MT), ensaio visual (VT), correntes parasitas (ET) e estanqueidade (LT), entre outros. Servem para aprovar fabricação e montagem e para acompanhar equipamentos em operação.
Qual END escolher para cada caso?
Defeitos internos em soldas e fundidos pedem ensaio volumétrico (radiografia ou ultrassom); defeitos superficiais, PT ou MT; geometria e acabamento, ensaio visual. O código de projeto define o método e a amostragem — e o procedimento, aprovado por um Nível III, define como executar.
A CB Inspeções faz ultrassom, líquido penetrante ou partículas magnéticas?
Atualmente não. A CB concentra sua operação em radiografia industrial (raios X e gamagrafia), inspeção e acompanhamento de soldagem e consultoria Nível III em radiografia. Para outros métodos, orientamos o cliente sobre a melhor forma de contratação.
Quem pode assinar um laudo de END?
Inspetores qualificados e certificados no método (SNQC/ABENDI ou equivalente, níveis 1, 2 e 3), dentro de um procedimento aprovado por um Nível III. O nível 1 executa sob instrução, o nível 2 executa e interpreta, o nível 3 estabelece procedimentos e responde pelo método.
Qual a diferença entre ensaio não destrutivo e ensaio destrutivo?
O ensaio destrutivo (tração, dobramento, impacto, macrografia) consome o corpo de prova e é usado para qualificar procedimentos, soldadores e materiais. O END avalia a peça real que vai para serviço, sem alterá-la — por isso é o que se aplica a 100% ou a uma amostra da produção.
END serve para equipamentos em operação?
Sim. Medição de espessura por ultrassom, perfil radiográfico em linhas isoladas, PT/MT em regiões críticas e VT fazem parte das inspeções periódicas de vasos, caldeiras e tubulações (NR-13 e programas de integridade). A CB atende a parte radiográfica.
Precisa de radiografia ou de orientação sobre qual END usar?
Envie o desenho, o código aplicável e o que o seu cliente exige. Dizemos qual método cabe, o que a CB executa e o que você deve pedir a outros prestadores.
