Consultoria de Radiografia (Nível III)
Consultoria de radiografia industrial com inspetor Nível III à disposição da sua empresa: elaboração e qualificação de procedimentos, técnicas especiais, análise de filmes de terceiros, auditoria de fornecedores de END, treinamento e suporte em não conformidades e auditorias de clientes.
Na radiografia industrial, a qualidade do laudo é decidida antes da exposição: na escolha da fonte, da geometria, do filme, do IQI e do critério. Essas decisões são responsabilidade de um Nível III — o profissional que, pelo SNQC/ABENDI e pela ISO 9712, pode estabelecer e aprovar procedimentos, interpretar códigos e responder tecnicamente pelo método. Muitas empresas executam radiografia com inspetores N1 e N2 competentes, mas sem um Nível III que assine e revise; é exatamente essa lacuna que a consultoria da CB preenche.
O serviço também atende a quem está do outro lado da mesa: o fabricante ou contratante que precisa especificar a radiografia no contrato, qualificar um fornecedor de END ou verificar se os filmes recebidos realmente atendem à norma.
O que entregamos
Serviços de consultoria Nível III em radiografia
Seis frentes que podem ser contratadas isoladamente, por projeto ou como responsabilidade técnica continuada.
Elaboração e qualificação de procedimentos
Procedimentos de radiografia conforme ASME V Art. 2, ISO 17636-1 e Petrobras N-1595, com técnica, fonte, geometria, IQI, densidade e critério de aceitação do seu contrato — e a qualificação prática em corpo de prova, registrada.
Técnicas especiais e casos difíceis
Geometrias complexas, pequenos diâmetros, parede dupla e panorâmica, espessuras no limite da fonte, perfil radiográfico para corrosão, soldas em fundidos: o Nível III define a técnica que atende à norma antes de gastar filme.
Análise e laudo de filmes de terceiros
Segunda opinião e verificação independente de filmes e laudos já emitidos: identificação, IQI, sensibilidade, densidade, artefatos e interpretação — para fabricantes, contratantes e auditorias.
Auditoria e qualificação de fornecedores de END
Checklist completo da prestadora: autorização CNEN/ANSN, supervisor de radioproteção, certificados SNQC dos inspetores, procedimentos, controle de processamento e densitômetro, fontes e registros. Você contrata com evidência.
Treinamento interno da equipe
Capacitação de operadores, auxiliares e inspetores do cliente em técnica radiográfica, qualidade de imagem e interpretação, dentro do treinamento em raio X industrial ou sob medida.
Suporte a não conformidades e auditorias
Análise de causa de RNCs, resposta técnica a auditorias de clientes (Petrobras, estaleiros, EPCs) e órgãos, revisão de data books e participação em reuniões técnicas como responsável pelo método.
Procedimentos
O que um procedimento de radiografia precisa conter
Procedimento não é formulário genérico: é o documento que a fiscalização confere contra cada filme. Estes são os blocos que o Nível III da CB escreve e qualifica.
- Escopo e materiaisProduto, material, faixa de espessuras, tipos de junta e de peça que o procedimento cobre.
- Fonte e técnicaRaios X (faixa de kV) ou gamagrafia (Ir-192, Se-75), técnica (PSVS, PDVS, PDVD, panorâmica), geometria: distância fonte-filme, penumbra geométrica, ângulo.
- Filme, telas e processamentoClasse de filme, telas intensificadoras, tempo e temperatura de revelação, controle do processo, densitômetro calibrado.

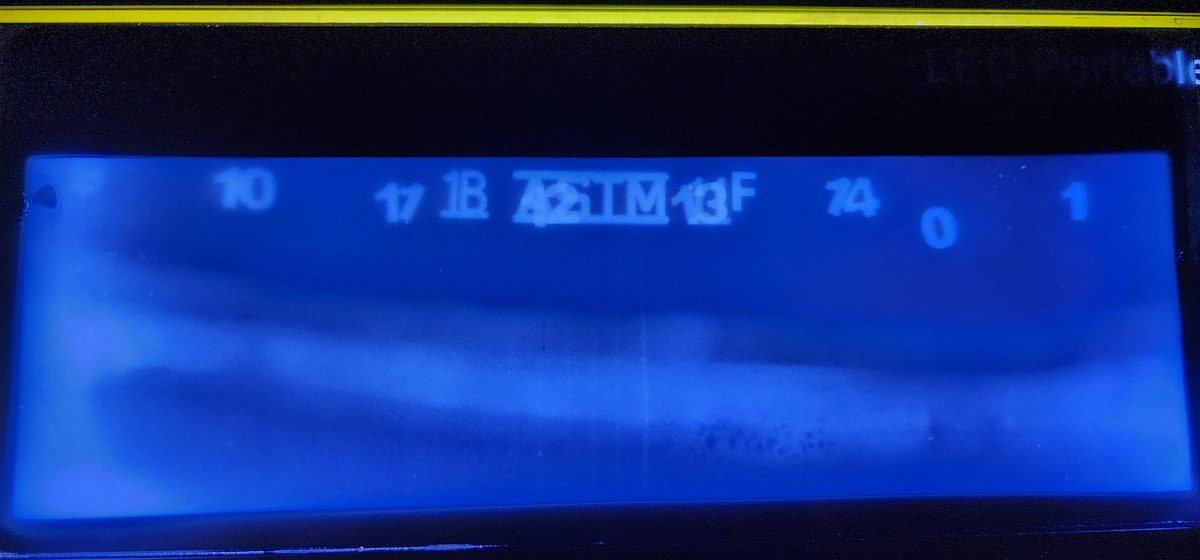

- Qualidade de imagemTipo de IQI (fio ou furo, ASTM ou ISO), lado de colocação, sensibilidade exigida, faixa de densidade aceita, marcadores de posição e identificação.
- Critério de aceitação e registroCódigo e edição aplicáveis, modelo de laudo, arquivamento, responsáveis pela execução, interpretação e revisão.
- RadioproteçãoReferência ao plano de radioproteção, isolamento de área, monitoração e responsável — ver proteção radiológica.
A qualificação do procedimento é a demonstração prática, em corpo de prova, de que a técnica descrita atinge a sensibilidade e a densidade exigidas — com registro anexado ao procedimento.
Segunda opinião
Análise e laudo de filmes de terceiros
Quando o resultado de uma radiografia está em disputa — entre fabricante e fiscal, entre prestadora e contratante — uma verificação independente resolve com evidência, não com opinião.

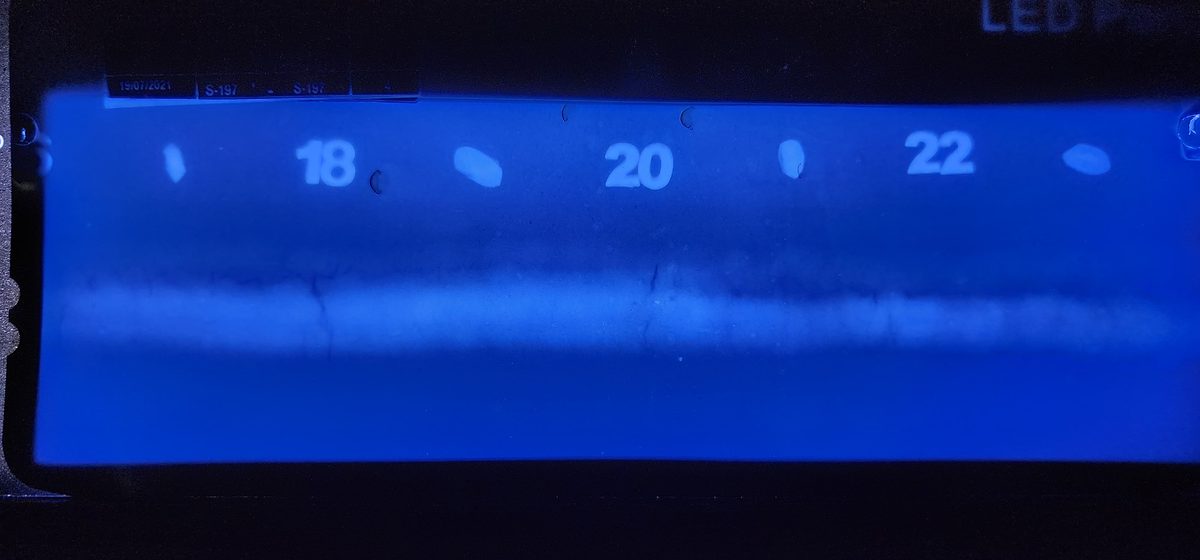

A verificação segue sempre a mesma sequência: (1) o filme é o da junta indicada? identificação, marcadores e sobreposição conferem com o laudo; (2) a imagem tem qualidade para ser interpretada? IQI visível na sensibilidade exigida, densidade dentro da faixa, ausência de artefatos de processamento, manuseio ou telas; (3) a interpretação está correta? cada indicação é classificada e medida contra o critério de aceitação citado no procedimento — os mesmos critérios descritos em inspeção de soldas por radiografia. O relatório final lista concordâncias, divergências e a recomendação — aceitar, reinterpretar ou repetir a exposição.
O mesmo método serve para auditar amostras de filmes de um fornecedor antes de homologá-lo, ou para revisar um data book inteiro antes da entrega ao cliente final.
Responsável técnico
Nível III externo para prestadoras e fabricantes
Contratos de grandes clientes costumam exigir que a empresa de END tenha um Nível III responsável pelo método — próprio ou contratado. Com a CB, a sua empresa passa a contar com um Nível III em radiografia que:
- revisa e aprova os procedimentos e suas revisões, e assina como responsável técnico;
- define o programa de qualificação e acompanha a qualificação prática dos inspetores N1 e N2 no método;
- faz revisões periódicas de filmes e laudos emitidos (amostragem) e registra o resultado;
- atende auditorias de clientes e responde tecnicamente a não conformidades do método;
- orienta a aquisição de fontes, aparelhos, filmes, IQIs e densitômetros quando há mudança de escopo.
Para empresas que têm Nível III em outros métodos mas não em radiografia, o arranjo é o mesmo, limitado ao método. O suporte de radioproteção (plano, supervisor, licenciamento) é tratado à parte, em proteção radiológica.
Como funciona
Da primeira conversa ao documento assinado
Diagnóstico
Reunião técnica (remota ou presencial) para entender contrato, códigos, equipamentos e o que o cliente ou auditor exige. Levantamento do que já existe.
Proposta de escopo
Entregáveis definidos: procedimentos, qualificações, auditoria, análise de filmes, treinamento, horas de suporte — por projeto ou por período.
Execução

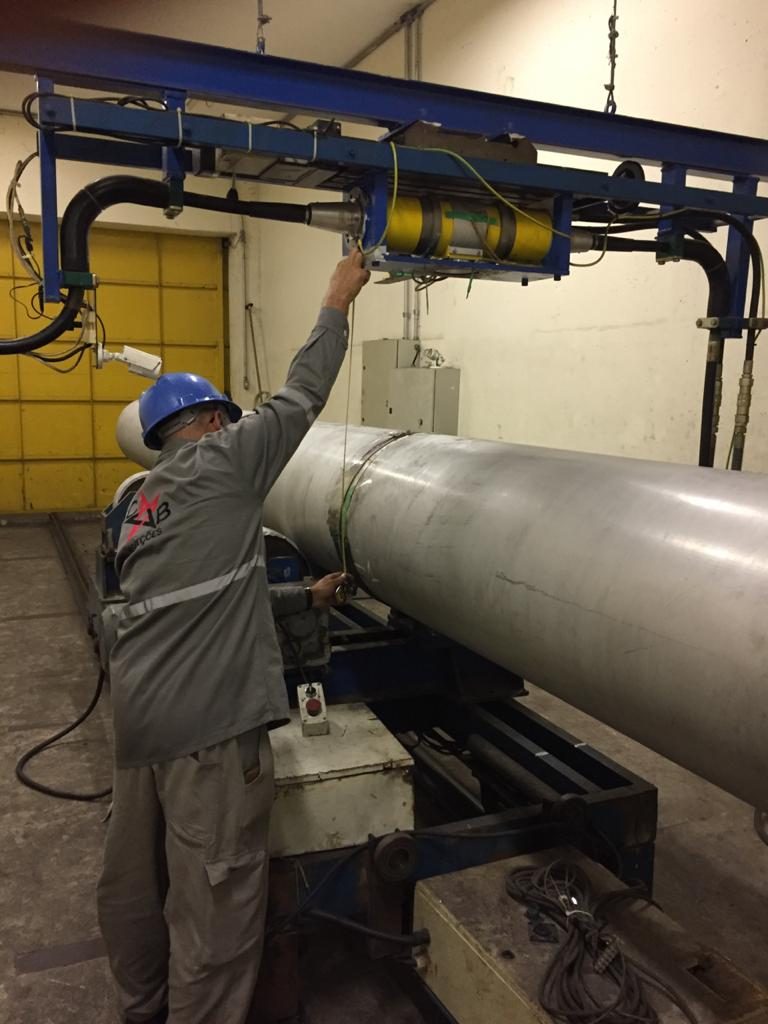

Trabalho documental a distância e etapas presenciais (qualificação de procedimento, auditoria, leitura de filmes) na sua planta ou na base da CB.
Entrega e acompanhamento
Documentos assinados pelo Nível III, relatório de auditoria ou de análise, plano de ação e suporte para a próxima auditoria.
Normas e códigos com que trabalhamos
FAQ
Perguntas frequentes sobre consultoria Nível III
O que faz um inspetor Nível III de radiografia?
Estabelece e valida procedimentos, define técnicas e critérios, interpreta normas e códigos, audita resultados e orienta os níveis 1 e 2. É o responsável técnico pelo método de END na empresa, conforme o SNQC/ABENDI e a ISO 9712.
A CB elabora procedimentos de radiografia industrial?
Sim. O Nível III da CB elabora e qualifica procedimentos conforme ASME V Art. 2, ISO 17636 e Petrobras N-1595, com as técnicas, IQIs, densidades e critérios de aceitação do seu contrato.
Vocês auditam filmes já laudados por outra empresa?
Sim. Fazemos verificação independente de filmes e laudos (qualidade de imagem, IQI, densidade, interpretação) para clientes, fabricantes e auditorias de contratante. O resultado é um relatório com as divergências encontradas e a recomendação.
Minha empresa não tem Nível III próprio. Posso contratar o da CB?
Sim. Prestadoras de END e fabricantes contratam o Nível III da CB como responsável técnico pelo método de radiografia, exigência comum de clientes como Petrobras e EPCs. O escopo, a periodicidade e as responsabilidades ficam definidos em contrato.
A consultoria é só para radiografia?
O Nível III da CB é qualificado em radiografia industrial (raios X e gamagrafia) e é nesse método que assinamos procedimentos e laudos. Para ultrassom, líquido penetrante ou partículas magnéticas, orientamos a contratação de um Nível III no método — veja a visão geral dos END.
A consultoria pode ser feita a distância?
A parte documental (análise de procedimentos, especificações, RNCs, respostas a auditoria) é feita a distância. Qualificação de procedimento, auditoria de fornecedor e leitura de filmes em negatoscópio são presenciais; imagens digitais podem ser analisadas remotamente.
Precisa de um Nível III em radiografia?
Conte o que o seu contrato ou auditor está pedindo — procedimento, qualificação, auditoria de fornecedor, segunda opinião em filmes — e montamos o escopo.
